Обмотки силовых трансформаторов
СВЭЛ прямо указывает, что обмотки масляных трансформаторов изготавливают из медного или алюминиевого обмоточного провода.
Источники: Группа СВЭЛ
ЭЛЕКТРОМАШИНОСТРОЕНИЕ

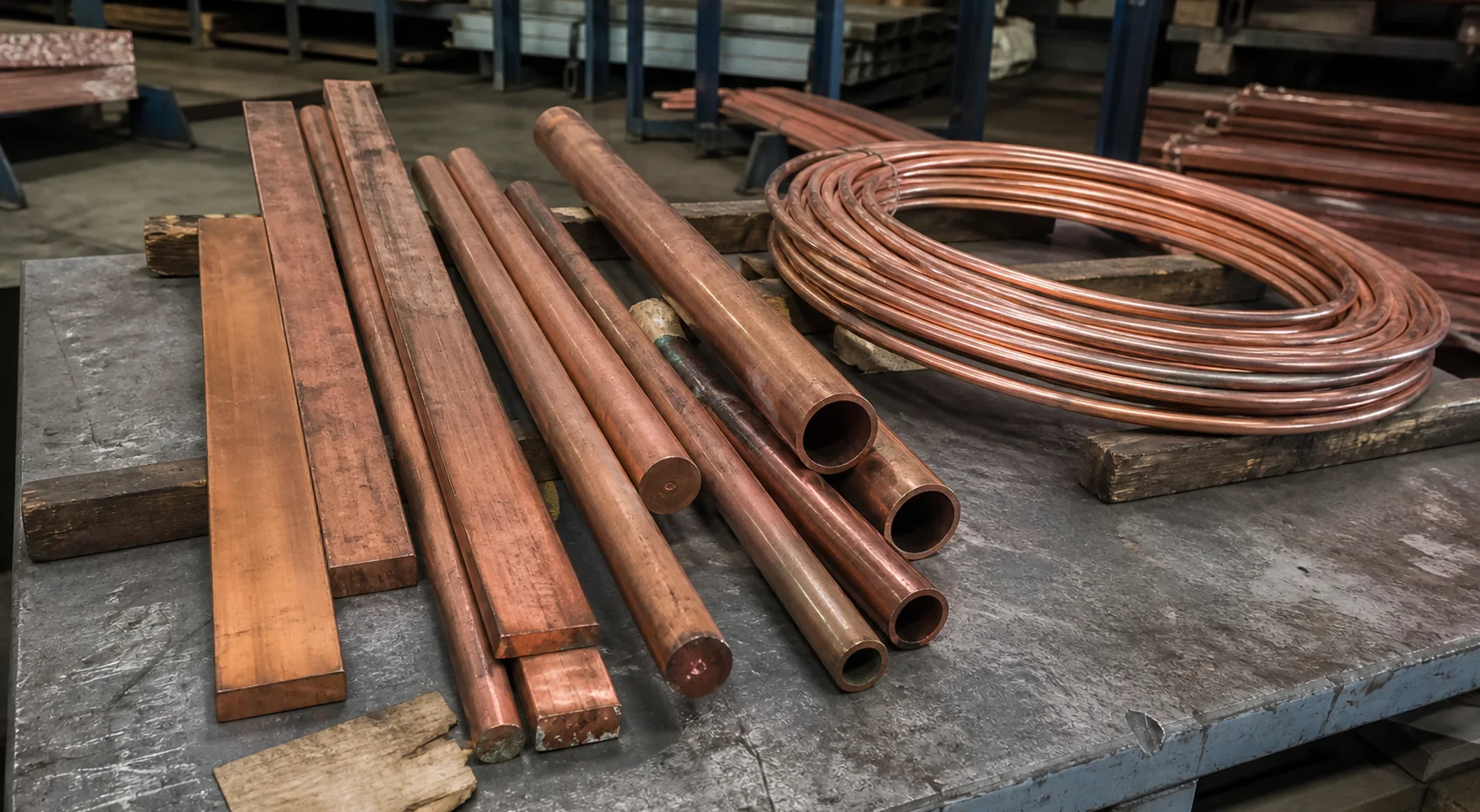

Медь для обмоток электродвигателей и трансформаторов
В электрических машинах медь применяют в катушках, выводах, соединительных шинах, компенсационных и демпферных элементах. Форму проводника, сечение, состояние и изоляцию определяют электрическим расчётом и чертежом обмотки.
Что подтверждают первоисточники
Здесь перечислены только сведения из официальных страниц производителей и карточек стандартов.
Обмоточная медь в электродвигателях
Русэлпром-ВЭМЗ описывает катушки двигателей и влияние длины витка и расхода обмоточной меди на сопротивление, нагрев и КПД.
Источники: Русэлпром
Полоса, шина и стержни электрических машин
В учебной программе «Силовых машин» перечислены полосовая и шинная медь, демпферные стержни, компенсационные обмотки и соединительные шины.
Источники: АО «Силовые машины»
Прямоугольная медная шина
ГОСТ 434 распространяется на прямоугольную медную проволоку и шины электротехнического назначения и различает состояние поставки.
Источники: Росстандарт, Росстандарт
Какие проводники оценить по проекту
Диапазоны нужны для первичного запроса. Сечение, изоляцию и тепловой режим подтверждает расчёт электрической машины.
| Форма и ориентир размера | Возможные детали | Что проверить по чертежу |
|---|---|---|
| проволока 1–5 мм | круглые проводники небольших катушек и соединительные выводы | Рабочий ток, нагрев, класс изоляции, радиус изгиба, коэффициент заполнения и профильный стандарт. |
| полоса 2×10–5×50 мм | прямоугольные витки, катушки возбуждения и компенсационные проводники | Потери, охлаждение, транспозицию, состояние меди, изоляционное покрытие и технологию формовки. |
| шина и стержень 5×50–10×100 мм | соединительные шины, выводы, демпферные и высокотоковые элементы | Ток короткого замыкания, контактные зоны, отверстия, пайку или сварку, плоскостность и механические усилия. |
Что проверить до цены
- Сначала указывают назначение: виток, вывод, соединительная шина, демпферный стержень или другая деталь.
- Марку меди, состояние и электрическое сопротивление задают отдельно; обозначение М1 не описывает готовый провод.
- Для обмоточного провода нужны отдельные требования к эмали, изоляции, температурному классу и испытаниям.
- В заявку включают чертёж сечения, длину, марку, состояние, изоляцию, массу партии и документ качества.
Получить расчёт
Передайте чертёж или спецификацию, максимальный размер детали, марку, количество и город доставки. Если марка не назначена, опишите среду и технологию.
Добавить спецификациюЧто проверено по открытым материалам
Ссылки подтверждают только факты, явно указанные рядом с ними. Выбор марки и заготовки остаётся предметом конструкторской документации.
-
Группа СВЭЛ — Производство силовых масляных трансформаторов
Производитель прямо указывает изготовление обмоток из медного или алюминиевого обмоточного провода на намоточных станках.
-
Русэлпром — Модернизация изготовления обмоток электродвигателей
Материал Владимирского электромоторного завода прямо говорит об обмоточной меди, катушках и влиянии длины витка на нагрев и характеристики двигателя.
-
АО «Силовые машины» — Программа подготовки по обмоткам электрических машин
Официальная учебная программа перечисляет полосовую и шинную медь, демпферные стержни, компенсационные обмотки и соединительные шины электрических машин.
-
Росстандарт — ГОСТ 434-78. Шины медные прямоугольного сечения
Стандарт относится к медным шинам прямоугольного сечения и разделяет мягкое и твёрдое состояния.
-
Росстандарт — ГОСТ 859-2014. Медь. Марки
Стандарт устанавливает марки меди; состояние изделия и марка материала — разные характеристики заказа.
